Новый датчик FP-ELS-L(монтаж, техническая информация)
15.03.2021.

Новый датчик FP-ELS-L(монтаж, техническая информация)

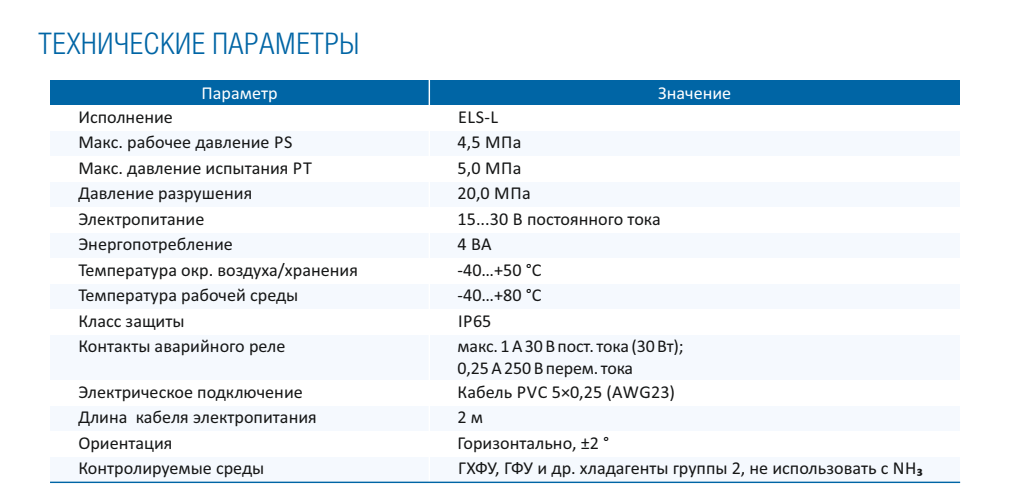

Российский завод компонентов холодильной техники Фригопоинт анонсирует запуск серийного производства новых датчиков уровня FP-ELS-L.Новые датчики технологию измерения на основе датчика Хола, аналогичную технологии используемой в датчиках уровня FP-ELS2 и регуляторах уровня масла FP-ERL4. Датчик уровня FP-ELS-L предназначен для использования в качестве электронного измерителя предельных значений уровней рабочих сред в емкостном оборудовании — сосудах и аппаратах работающих под давлением. Подлежит к установке к присоединительным портам приборов визуального контроля уровня (границ раздела). Датчики совместимы со всеми ГФУ, ХФУ и ГХФУ хладагентами, минеральными и синтетическими маслами. Степень защиты оболочки IP65.

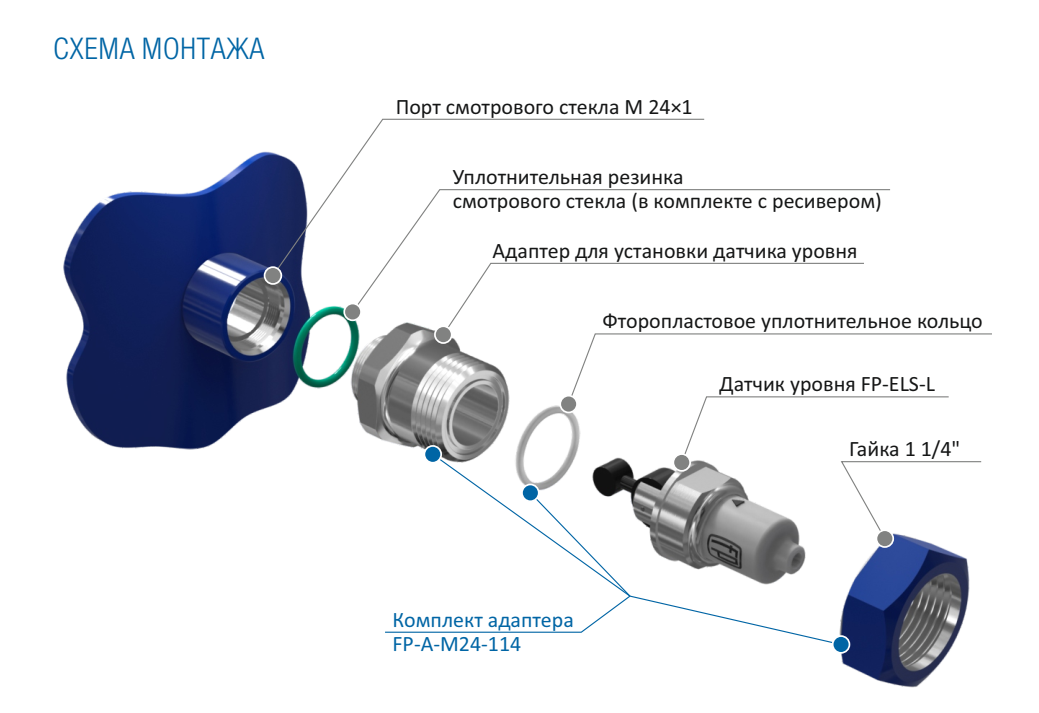

Датчики монтируются на порт смотрового стекла ресивера. Для их монтажа используется адаптер FP-A-M24-114L:

Инструкции по монтажу ниже:
Установите адаптер (поставляется отдельно, в комплект входит резиновое и фторопластовое уплотнения и накидная гайка) в порт смотрового стекла. Максимальный момент затяжки адаптера 30 Нм.
 Установите датчик в порт адаптера. Ориентация датчика для контроля нижнего уровня – стрелкой вверх. Ориентация датчика для контроля верхнего уровня – стрелкой вниз.
  Закрепите датчик уровня накидной гайкой, придерживая датчик за лыски на металлической части датчика. Максимальный момент затяжки накидной гайки 110 Нм. Корпус датчика располагайте по лыскам строго горизонтально. Максимальное возможное отклонение ±2 °.
            В случае несоответствия порта датчику используйте переходник, который поставляется отдельно.
            Обеспечьте защиту контактов выходного реле автоматическим выключателем или плавким предохранителем с номинальным током срабатывания 1А для цепи постоянного напряжения и 0,25А для цепи переменного напряжения, в противном случае имеется высокая вероятность выгорания цепи контактов выходного реле.
            В качестве нагрузки не рекомендуется использовать силовые контакторы. Обязательно проверяйте пусковую потребляемую мощность катушки и сравнивайте максимальной мощностью выходных контактов реле датчики. В случае отсутствия в технических характеристиках на подключаемый контактор пусковой потребляемой мощности, её значение стоит принять как 12-тикрантую потребляемую мощность удержания. При подключении силовых контакторов рекомендуем использовать промежуточные реле.

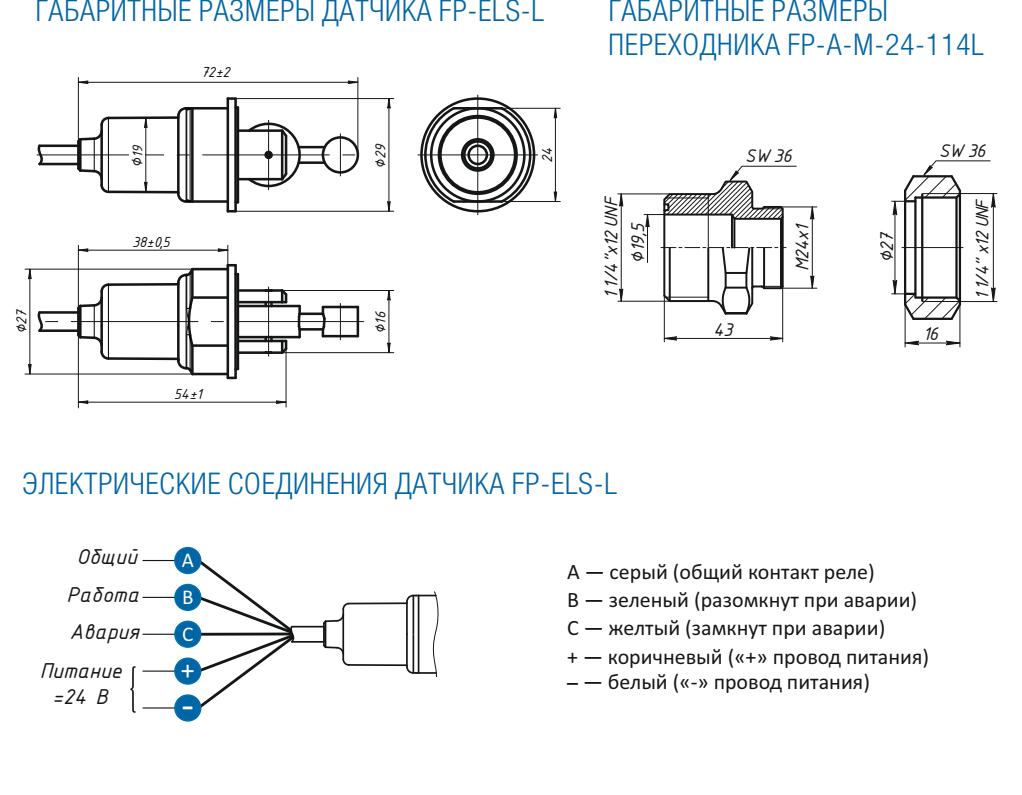

            Выполните электрические подключения в соответствии с рис.
            Учитывайте полярность подключения проводов питания. Неправильное подключение ведет к неминуемому выходу датчика из строя.
            В процессе эксплуатации рекомендуется постоянно держать датчик подключен-ным к электропитанию, даже если система находится в режиме ожидания.
            Во время проведения сервисных работ, связанных с демонтажем датчика и адаптера, при их повторной установке необходимо заменить все уплотнительные кольца на новые, используя для этого ремонтный набор уплотнений. Ремонтный набор уплотнений не входит в комплектацию датчика и поставляется отдельно.
             При монтаже датчик на порт смотрового стекла без использования переходников - обязательно убедитесь в отсутствии посторонних предметов  и сварочного шва в порте.
