18.02.2023. FP-ECPR-2. Регулятор давления для кондиционера («зимний комплект»). Описание, алгоритмы работы, технические характеристики
Российский завод компонентов холодильной техники Фригопоинт начал производство регуляторов давления конденсации в системах кондиционирования воздуха FP-ECPR-2.
Регулятор FP-ECPR-2 предназначен для поддержания определенного уровня давления конденсации в сплит-системах кондиционирования.
Регулятор FP-ECPR-2 представляет собой блок с комплектом проводов для подключения к наружному блоку кондиционера. Управление осуществляется по датчику температуры поставляемому в комплекте. Длина кабеля датчика температуры 1 м. На боковой панели блока имеется зеленый светодиодный индикатор, сигнализирующий о работе регулятора.
Регулятор FP-ECPR-2 предназначен для поддержания определенного уровня давления конденсации в сплит-системах кондиционирования. Применяется преимущественно в сплит-ситемах, которые работают в широком диапазоне уличных температур.

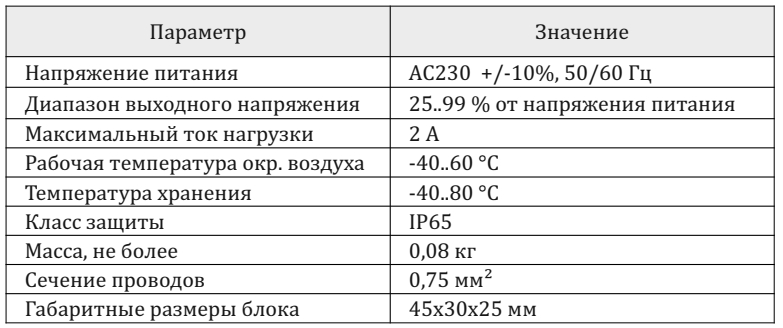

Регулятор имеет следующие характеристики:

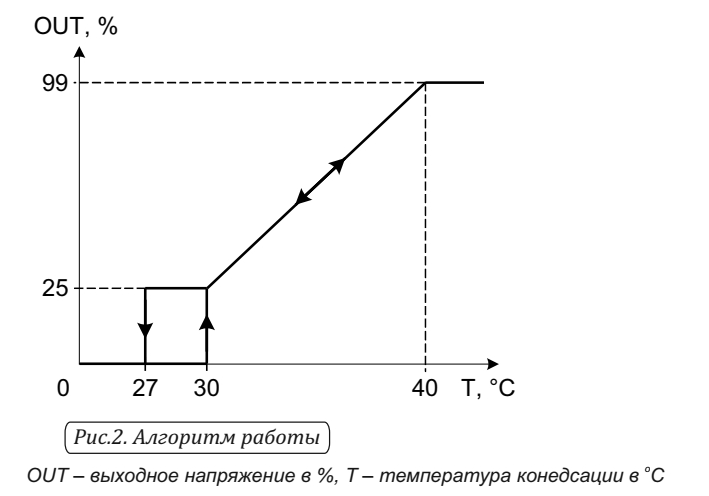

Принцип действия регулятора. При температуре конденсации +40 φС и выше выход регулятора имеет максимальное значение и двигатель вентилятора вращается на максимальных оборотах. По мере снижения температуры конденсации в пределах от +40 С до +30 С регулятор снижает скорость вращения двигателя до минимального значения (~25%) по линейной зависимости. При дальнейшем снижении температуры конденсации в пределах от +30 С до +27 С скорость вращения двигателя остается минимальной. При достижении температуры конденсации значения меньше +27 φС происходит выключение двигателя. Далее во время роста температуры конденсации включение двигателя вентилятора происходит при температуре +30φС (гистерезисная петля). В момент запуска вентилятора регулятор подает на двигатель максимальное напряжение на 3 секунды (так называемый «подхват»), чтобы облегчить запуск вентилятора, который может быть затруднен из-за обратного раскручивания вентилятора, вызванного ветром, и из-за загустевшей смазки в зимний период.
На данный момент регулятор прошел ОКР завод начал серийный выпуск продукции.
В случае наличия напряжения на черном проводе регулятора, подключаемом в цепь 4-хходового клапана кондиционера (т.е. кондиционер работает в режиме «тепло»), регулятор подает на двигатель вентилятора максимальное напряжение всегда, независимо от температуры конденсации.

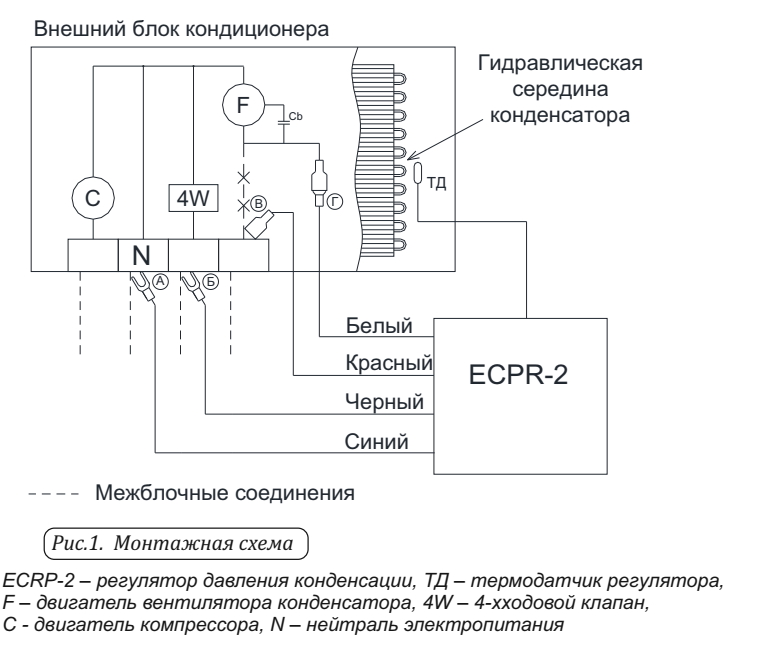

Схема подключения представлена на рисунке:
На данный момент регулятор прошел ОКР завод начал серийный выпуск продукции.
С полной инструкцией по монтажу и эксплуатации можно ознакомиться по ссылке>>>
Лифлет на регулятор скорости вращения на русском языке можно скачать по следующей ссылке>>>
