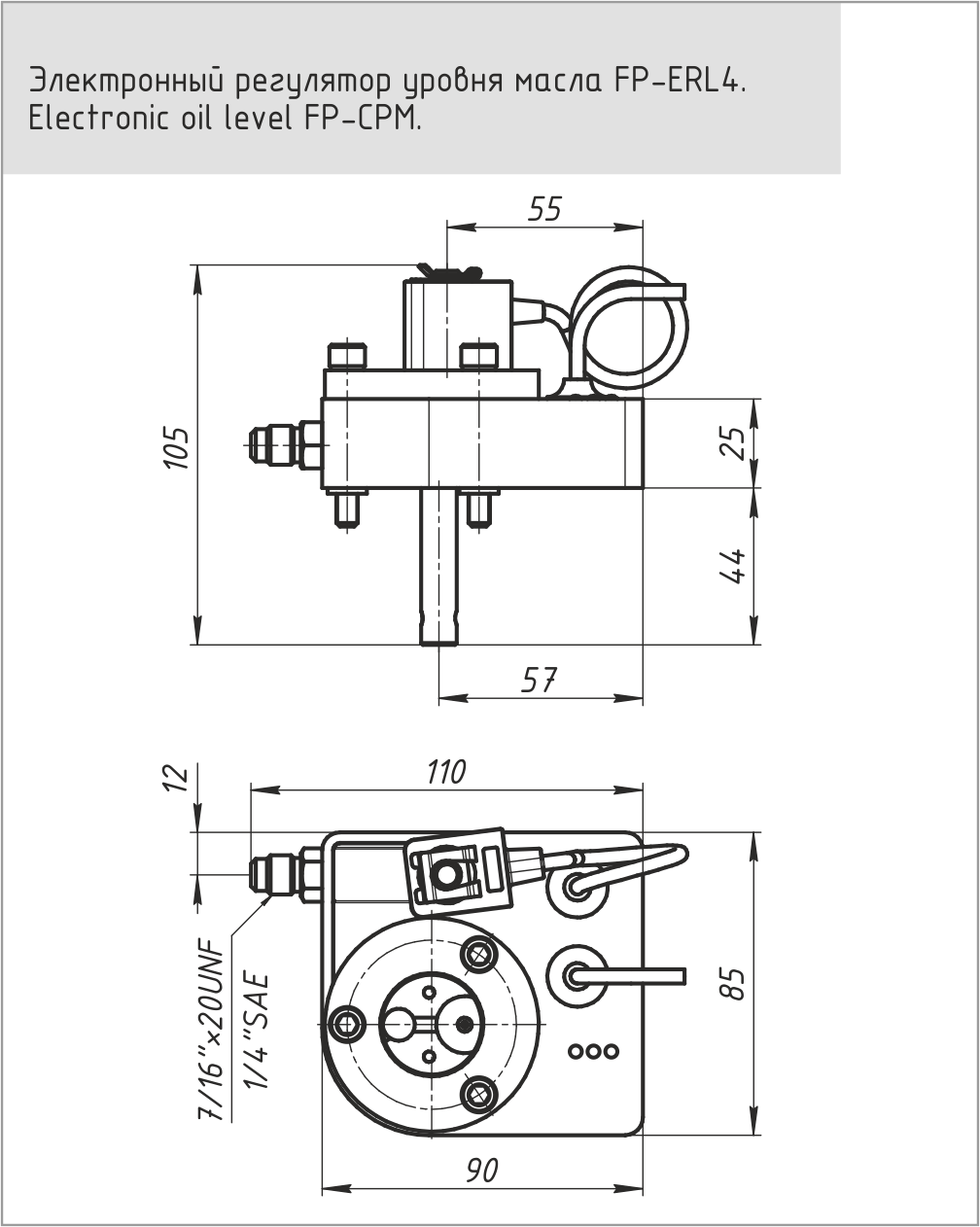

Электронный регулятор уровня масла FP-ERL4

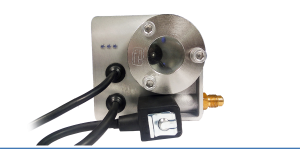

Электронный регулятор уровня масла FP-ERL4 представляет собой моноблочный прибор с датчиком уровня масла и встроенным электромагнитным вентилем. Использование регулятора на 230 В упрощает схему щита управления , избавляет от использования трансформаторов, значительно облегчая монтаж.
Область применения: Регулятор уровня масла FP-ERL4 предназначен для установки в масляный контур компрессорных станций с целью контроля , поддержания уровня масла в картере компрессора, аварийного оповещения и отключения компрессора в случае низкого уровня масла в картере. Устройство относится к элементам активного способа контроля уровня масла и рассчитано для работы с полным перепадом давлений.
| Тех. документация >>
Область применения: Регулятор уровня масла FP-ERL4 предназначен для установки в масляный контур компрессорных станций с целью контроля , поддержания уровня масла в картере компрессора, аварийного оповещения и отключения компрессора в случае низкого уровня масла в картере. Устройство относится к элементам активного способа контроля уровня масла и рассчитано для работы с полным перепадом давлений.
| Тех. документация >>
| Модель | Рабочее давление, МПа | Давление испытания, МПа | Питание | MOPD, бар | IP | Реле | Задержка | Connection-oil-line | cable-length | UA | AA | CD | CE | BBL | BBL MLZ | BB |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FP-ERL2 | 9.0 MPa | 10.0 MPa | 230V, 50Hz | 2.4 MPa | IP54 | 230V, 3A (AC15) | 10 sec (Feed) / 120 sec (Alarm) | 7/16’’-20UNF | 3 m | 1, 6, 36, 37, 38, 39, 40, 41, 42, 43, 44, 45, 53, 54, 55, 56, 57, 58, 66, 67, 68, 69, 70, 73, 74, 75, 80, 81, 82, 83, 107, 108, 113, 114, 117, 118, 119, 120, 121, 122, 123, 124, 125, 149, 150, 151, 152, 163, 164, 165, 166, 167, 171, 172, 173, 176 | 8, 9, 10, 13, 52, 90, 91, 92, 93, 97, 102, 104, 111 | 11, 12, 14, 19, 20, 101, 115 | 21, 22, 23, 24, 30, 94, 95, 96, 103, 105, 106, 112, 116, 146, 147, 148, 154, 155, 156, 157, 158, 159, 160, 161, 174 | 46, 47, 48, 49, 50, 51, 59, 60, 61, 62, 63, 64, 65, 71, 72, 76, 77, 78, 79, 84, 85, 86, 87, 88, 98, 99, 100, 109, 110, 126, 127, 128, 129, 130, 131, 132, 133, 134, 135, 136, 137, 138, 139, 140, 141, 145, 153, 162, 168, 169, 170, 175 | 89 | 46, 47, 48, 49, 50, 51, 59, 60, 61, 62, 63, 64, 65, 71, 72, 76, 77, 78, 79, 84, 85, 86, 87, 88, 98, 99, 109, 110 |
| FP-ERL4 | 4.5 MPa | 5.0 MPa | 230 V, 50 Hz | 2.4 MPa | IP67 | 230 V, 3A (AC15) | 10 sec (Feed) / 120 sec (Alarm) | 7/16’’-20UNF | 3 m | 1, 6, 36, 37, 38, 39, 40, 41, 42, 43, 44, 45, 53, 54, 55, 56, 57, 58, 66, 67, 68, 69, 70, 73, 74, 75, 80, 81, 82, 83, 107, 108, 113, 114, 117, 118, 176 | 8, 9, 10, 13, 52, 90, 91, 92, 93, 97, 102, 104, 111 | 11, 12, 14, 19, 20, 101, 115 | 21, 22, 23, 24, 30, 94, 95, 96, 103, 105, 106, 112, 116 | 46, 47, 48, 49, 50, 51, 59, 60, 61, 62, 63, 64, 65, 71, 72, 76, 77, 78, 79, 84, 85, 86, 87, 88, 98, 99, 100, 109, 110, 175 | 89 | 46, 47, 48, 49, 50, 51, 59, 60, 61, 62, 63, 64, 65, 71, 72, 76, 77, 78, 79, 84, 85, 86, 87, 88, 98, 99, 109, 110 |
